聚丙烯（PP）
、高密度聚乙烯（HDPE）和三元乙丙橡膠（EPDM）等deng是shi汽qi車che內nei外wai飾shi件jian複fu合he材cai料liao的de基ji體ti組zu分fen，以yi聚ju丙bing烯xi為wei主zhu材cai

，高gao密mi度du聚ju乙yi烯xi和he三san元yuan乙yi丙bing橡xiang膠jiao為wei添tian加jia劑ji，三san者zhe的de質zhi量liang比bi不bu同tong，材cai料liao的de收shou縮suo率lv也ye有you較jiao大da的de差cha別bie

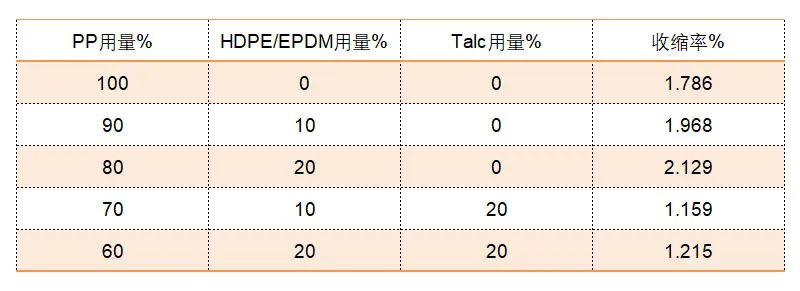

，如ru表biao1所示。

注：HDPE與EPDM的質量比為1:1
，Talc為1250目。

從表1可以看出，純PP的收縮率為1.786%
，而添加了HDPE
、EPDM等材料的收縮率分別為1.968%、2.129%，即HDPE、EPDM用量越多，材料的收縮率越大。但是，一旦材料中加入了Talc（滑石粉），材料的收縮率會大大降低，其值大致為純PP的三分之二。因此，HDPE和EPDM可提高材料的收縮率，其用量越大，材料的收縮率越高；而Talc（滑石粉）則相反，Talc（滑石粉）能大幅降低材料的收縮率。當然
，加入Talc時
，材料收縮率的大小仍然受到HDPE和EPDM用量的影響

，HDPE和EPDM用量越大，材料的收縮率越高
，但提高的趨勢變緩。
